  SPI

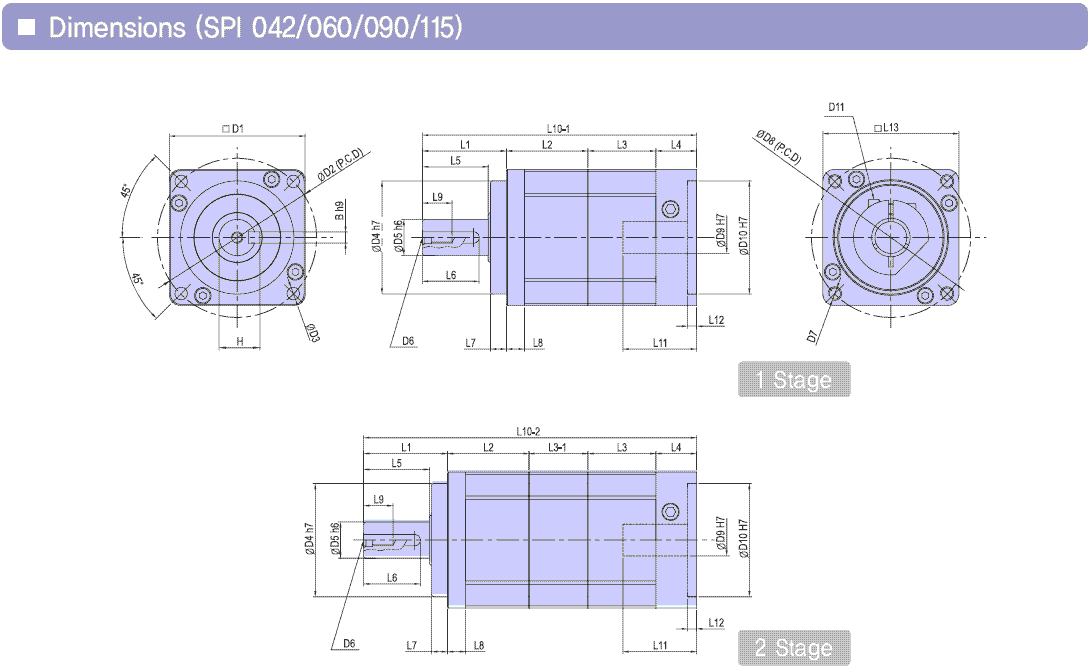

(Unit : mm)
DIMENSION/MODEL
SPI 042 SPI 060 SPI 090 SPI 115
D1 42 60 90 115
D2 50 70 100 130
D3 3.4 5.5 6.5 9
D4 h7 35 50 80 110
D5 h6 13 16 22 32
D6 M4×P0.7 M5×P0.8 M8×P1.25 M12×P1.75
D7 A M4 DP 8 M5 DP 12 M6 DP 12 M8 DP 20
B M3 DP 6 M4 DP 12 M5 DP 12 -
D8 A 46 70 90 145
B 45 70 90 -
D9 h7 8 14 19 32
D10 h7 30 50 70 110
D11 M3 M5 M5 M8
L1 24.5 37 46 65
L2 28.5 36 49 59
L3 25.5 30 34 40
L3-1 25 26 38 50
L4 13.5 18 18 42
L5 19.5 29 36.5 51
L6 16 25 32 45
L7 4 7 8 12
L8 7 8 10 14
L9 13 13 19 28
L10-1(1 Stage) 92 121 147 206
L10-2(2 Stage) 117 147 188 256
L11 27 32.5 42.5 63
L12 3.5 4 4 7
L13 42 60 90 115
B h9 5 5 6 10
H 15 18 24.5 35
주) 1. 제품의 개선을 위해 예고없이 외관, 치수 등을 변경할 수도 있습니다.
2. D7~D10과 L10~L13은 선정된 서보모터 사양에 따라 달라질 수 있습니다. (특주품의 경우)
3. 설계용 CAD 파일은 자료실-메뉴얼 및 기타에서 다운로드 받을수 있습니다.

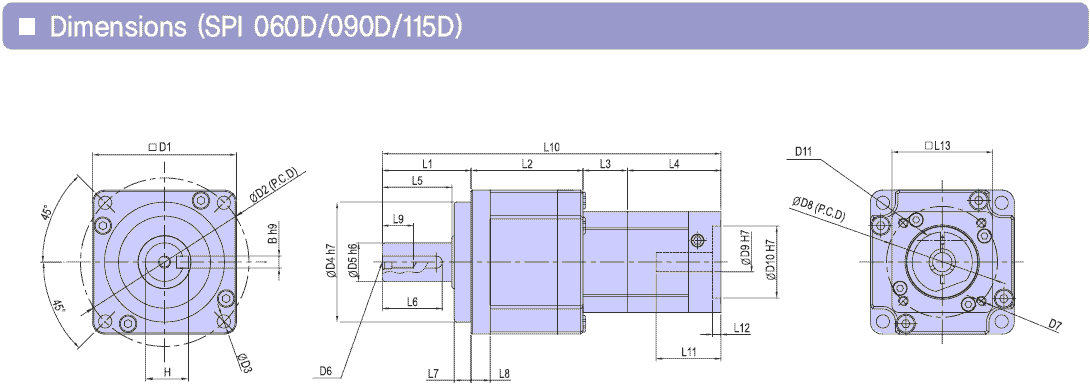

(Unit : mm)
DIMENSION/MODEL
SPI 060D SPI 090D SPI 115D
D1 60 90 115
D2 70 100 130
D3 5.5 6.5 9
D4 h7 50 80 110
D5 h6 16 22 32
D6 M5×P0.8 M8×P1.25 M12×P1.75
D7 A M4 DP 8 M5 DP 12 M6 DP 12
B M3 DP 6 M4 DP 12 M5 DP 12
D8 A 46 70 90
B 45 70 90
D9 h7 8 14 19
D10 h7 30 50 70
D11 M3 M5 M5
L1 37 46 65
L2 46.7 65 80
L3 18.5 21.5 31.7
L4 39 48 52
L5 29 36.5 51
L6 25 32 45
L7 7 8 12
L8 8 10 14
L9 13 19 28
L10 141.2 180.5 228.7
L11 27 32.5 42.5
L12 3.5 4 4
L13 42 60 90
B h9 5 6 10
H 18 24.5 35
주) 1. 제품의 개선을 위해 예고없이 외관, 치수 등을 변경할 수도 있습니다.
2. D7~D10과 L10~L13은 선정된 서보모터 사양에 따라 달라질 수 있습니다. (특주품의 경우)
3. 설계용 CAD 파일은 자료실-메뉴얼 및 기타에서 다운로드 받을수 있습니다.

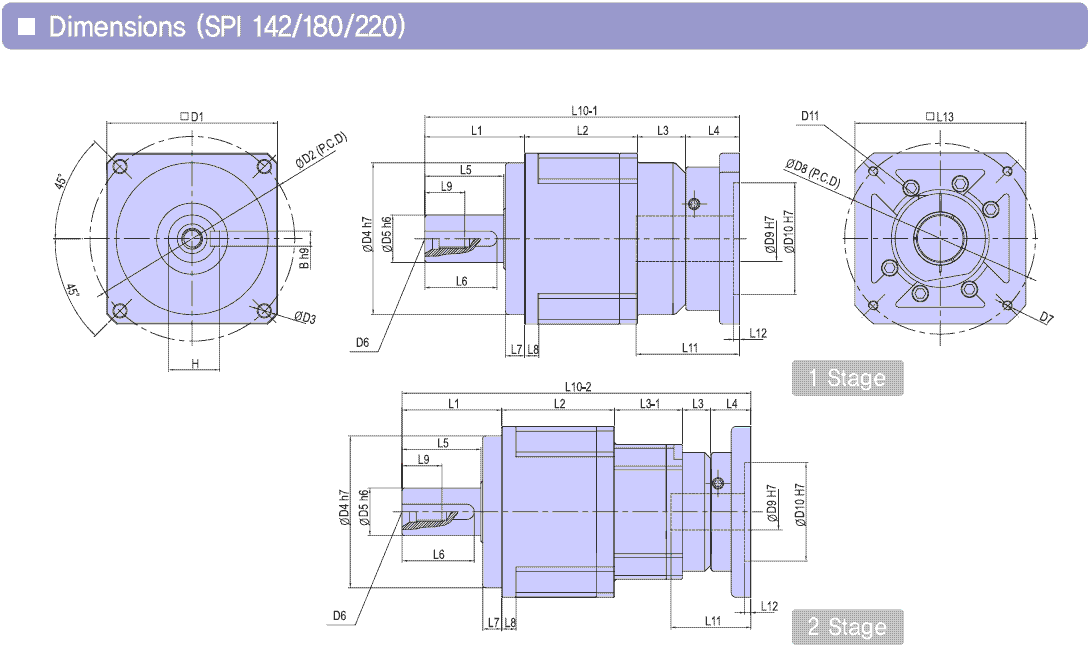

(Unit : mm)
DIMENSION/MODEL
SPI 142 SPI 180 SPI 220
D1 142 180 220
D2 165 215 250
D3 11 13 17
D4 h7 130 160 180
D5 h6 40 55 75
D6 M16×P2 M20×P2.5 M20×P2.5
D7 1 Stage M12×P1.75 M12×P1.75 M12×P1.75
2 Stage M8×P1.25 M12×P1.75 M12×P1.75
D8 1 Stage 200 200 235
2 Stage 145 200 200
D9 h7 1 Stage 38 48 55
2 Stage 32 38 48
D10 h7 1 Stage 114.3 114.3 200
2 Stage 110 114.3 114.3
D11 M8 M10 M12
L1 97 105 138
L2 1 Stage 103 119 136
2 Stage 103 119 145
L3 1 Stage 29.5 50.5 57
2 Stage 40 29.5 50.5

L3-1 (2 Stage)

 32 71.4 84
L4 1 Stage 42.5 57 30.5
2 Stage 42 42.5 57
L5 80 83 105
L6 68 76 97
L7 15 20 30
L8 12 15 20
L9 41 47 48

L10-1 (1 Stage)

 272 331.5 361.5

L10-2 (2 Stage)

 314 367.4 474.5
L11 1 Stage 84.1 109 88.5
2 Stage 67 84.1 109
L12 1 Stage 6.5 6.5 6
2 Stage 7 6.5 6.5
L13 1 Stage 180 180 220
2 Stage 130 180 180
B h9 12 16 20
H 43 54 79.5
주) 1. 제품의 개선을 위해 예고없이 외관, 치수 등을 변경할 수도 있습니다.
2. D7~D10과 L10~L13은 선정된 서보모터 사양에 따라 달라질 수 있습니다. (특주품의 경우)
3. 설계용 CAD 파일은 자료실-메뉴얼 및 기타에서 다운로드 받을수 있습니다.
